贵州省公路局江界河大桥运营健康监测（2016-2019）
发布时间：2019.03.29浏览量:-
江界河大桥位于贵州省瓮安县江界河风景区，在瓮安县城以北48公里处跨越乌江的震天洞峡谷中，大桥全长461米，桥型为主跨330m的大跨度预应力混凝土桁式组合拱桥。设计荷载为汽车-超20级，挂车-120，人群荷载3kn/m2。桥面净宽9m，两侧人行道各1.5m。
主孔布置为30m 28m 26m 22m 22m 74m 22m 22m 26m 28m 30m的11个节间，主跨拱轴线形采用二次抛物线，矢跨比为1/6，主桥上下弦均为单箱三室结构。上部构造的杆件采用箱形截面，上下弦和实腹段截面由两边桁片、盖顶、底板组成三室箱。上弦杆为高2.2m、宽10.56m的单箱三室截面，其顶板既作承受局部荷载的单向(桥面)板，同时作为上弦杆的一部分参与纵向受力，腹板呈工字形。

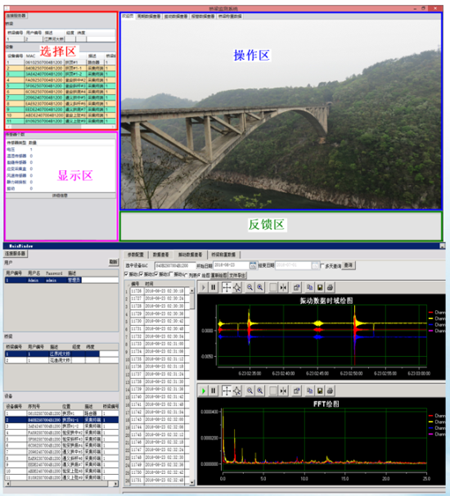

根据江界河大桥结构特点制定了详细的运营健康监测方案与实施细则;并根据桥梁特点和设计方案调整优化了健康监测系统平台，仪器布设方案等，并提供了后续3年的技术服务。
